Регистратор данных рейса NSR NVR-9000

Регистратор данных рейса NSR NVR-9000 – это комплексная система, соответствующая требованиям Международной морской организации (IMO) для регистрации, хранения и защиты критически важной информации о работе судна, его навигационных параметрах и голосовых переговорах. Предназначен для последующего анализа инцидентов и расследования аварий, он является обязательным элементом безопасности судов, подпадающих под действие конвенции СОЛАС.

Конфигурации и комплектация

Полная конфигурация (VDR):

• NSR NVR-9000 (стандартная): Включает фиксированную защитную капсулу (Fixed Protective Capsule, FPC) и всплывающую капсулу (Float-Free Capsule, FFC), что обеспечивает максимальную отказоустойчивость и гибкость извлечения данных. Также комплектуется расширенным блоком сбора данных (DAU) большего объема для долгосрочной регистрации и видео интерфейсным блоком (VIU) для записи информации с экранов навигационного оборудования

Упрощенные конфигурации (S-VDR):

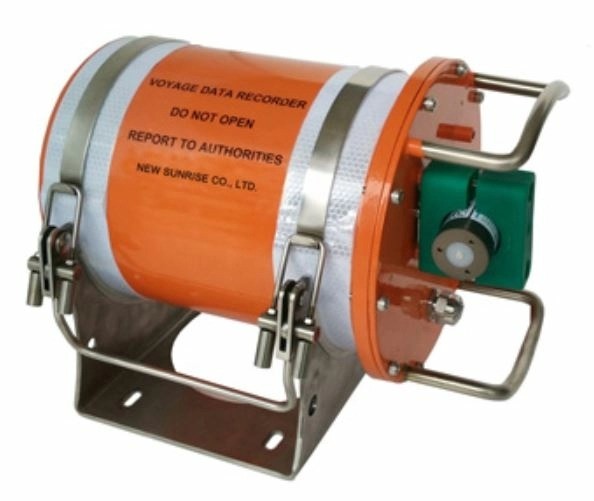

• NSR NVR-9000S (FPC): Упрощенный регистратор с фиксированной защитной капсулой. Данные хранятся в прочном несъемном корпусе, рассчитанном на выживание в аварийных условиях. Извлечение данных возможно только на борту судна.
• NSR NVR-9000S (FFC): Упрощенный регистратор со всплывающей капсулой. В случае затопления судна капсула автоматически отделяется и всплывает на поверхность благодаря специальному механизму (устройству свободного отделения, например, NCC-100/NCC-100A), обеспечивая легкое обнаружение и извлечение данных.

Основные характеристики

• Запись данных: Осуществляет непрерывную запись информации с судовых систем, включая навигационные данные (GPS, ГЛОНАСС, АИС, гирокомпас), аудиопереговоры (2 канала УКВ, 8 микрофонных каналов), видео с радаров/ЭКНИС и параметры работы судовых механизмов.
• Емкость хранения: Регистрирует данные за последние 12 часов (минимальное требование IMO) или более, с циклической перезаписью. Расширенный DAU в полной конфигурации позволяет хранить данные за более длительный период (например, 30 суток или более).
• Защита данных: Капсулы (особенно FFC) спроектированы для выживания в экстремальных условиях: огнестойкость, ударопрочность, защита от глубоководного давления.
• Автономность: Капсулы FFC оснащены независимыми источниками питания (элемент NBT400) и гидроакустическим маячком (BC-90 для FPC, встроенным в FFC) для облегчения поиска под водой. Батарея обеспечивает работу капсулы в течение не менее 168 часов (7 суток) для облегчения поиска
• Управление и отображение: Управление через 7-дюймовый цветной сенсорный дисплей (блок RAU). Операционная система – Linux.
• Стандарты: Соответствует требованиям IMO MSC.333(90), IEC 61996-1 (VDR) и IEC 61996-2 (S-VDR).

Функциональные возможности

• Непрерывная многоуровневая запись: Параллельная запись в DAU и защитные капсулы.
• Полный охват данных: Фиксация речи с УКВ (2 канала), переговоров на мостике (8 микрофонных каналов), видео с радаров/ЭКНИС (через VIU), всех навигационных и судовых параметров.
• Автоматическая активация FFC: При аварии капсула с гидроакустическим маяком автоматически отделяется и всплывает.
• Удалённый контроль и диагностика: Удобный интерфейс RAU и возможность удалённого мониторинга работы системы.
• Масштабируемость: Система легко расширяется за счёт дополнительных блоков (DEU, VIU, микрофоны).

Преимущества

• Надёжность сохранения данных: Наличие двух независимых защитных капсул в стандартной конфигурации – уникальное преимущество, гарантирующее доступ к информации как при локальном извлечении (FPC), так и в случае затопления судна (FFC).
• Рекордная длительность хранения: Возможность записи более 720 часов (30 суток) данных в основное хранилище позволяет проводить не только аварийный, но и глубокий операционный анализ для повышения безопасности и эффективности судовождения.
• Полное соответствие и легитимность: Наличие сертификата РМРС подтверждает соответствие системы российским и международным (IMO, СОЛАС) требованиям, что обязательно для эксплуатации судов под флагом РФ.
• Гибкость и удобство эксплуатации: Модульная архитектура, сенсорное управление, работа в ОС Linux и возможность удалённого контроля делают систему адаптируемой под любые типы судов и удобной в ежедневном использовании.

Дополнительное оборудование (опции)

Система может быть дополнена:

• Блоками VIU (NVR9004-1/2) для видео,
• Микрофонными модулями (NVR9005/6),
• Сменными элементами питания (NBT400 для FFC, NBT900 для DAU),
• Гидроакустическим маяком BC-90,
• Программатором NEP-100,
• Креплениями (NFB700A)
• Солнцезащитным козырьком NSC700A.

Компания «Комплексные системы связи Северо-Запад» обеспечивает полный цикл работ с системами VDR: от подбора конфигурации и проектирования до монтажа, настройки, интеграции со всеми судовыми системами и обязательного ежегодного сервисного сопровождения, включая проверку всплывающей капсулы. Обратитесь к нашим экспертам для расчёта проекта и обеспечения вашего судна надёжной системой регистрации.
