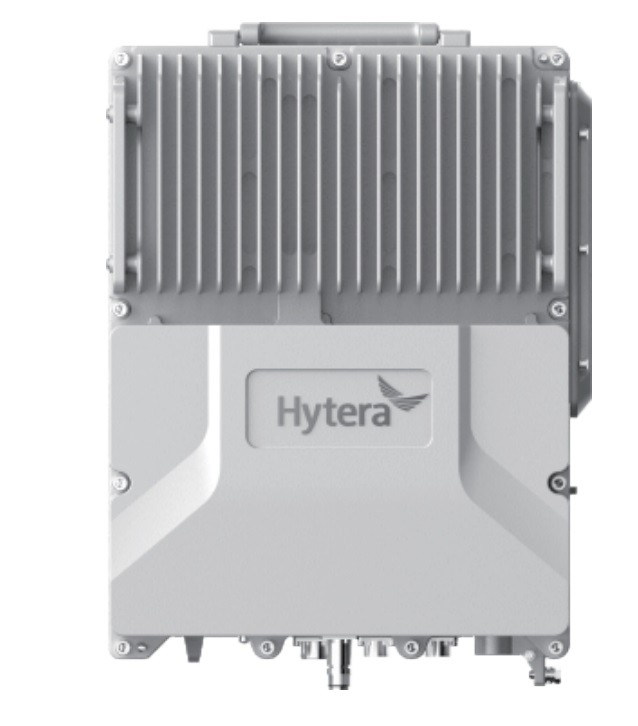

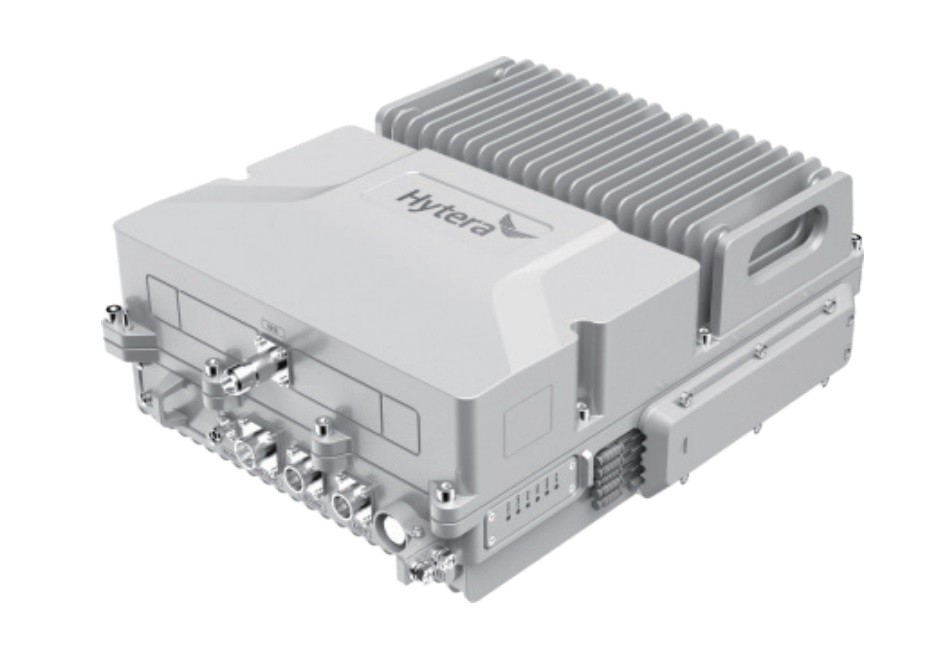

Двунаправленный усилитель Hytera DS-9300

Hytera DS-9300 – это цифровой оптоволоконный двунаправленный усилитель (ретранслятор) нового поколения, разработанный компанией Hytera. Устройство предназначено для компенсации затухания сигнала между базовыми станциями и радиостанциями с использованием оптоволоконных линий связи. DS-9300 обеспечивает низкие потери при передаче, простой монтаж, возможность передачи многоканальных сигналов на большие расстояния и мощное динамическое покрытие сигнала. Усилитель является идеальным решением для устранения «слепых зон» в густонаселенных городских районах, крупных выставочных залах, стадионах, кампусах, туннелях, станциях метро и других объектах. DS-9300 доступен в двух конфигурациях: низкой и высокой, которые имеют одинаковый внешний вид, но отличаются функциональными возможностями.

Назначение и область применения

Усилитель предназначен для обеспечения радиосвязи в составе многосайтовых систем стандарта DMR, а также для установки беспроводного соединения с пользовательским оборудованием для передачи голосовой информации и данных. Широко применяется для расширения зоны покрытия сетей DMR, PDT, TETRA.

Ключевые особенности и функции

• Гибкий мониторинг – удаленный мониторинг через IP-сеть и локальный мониторинг через последовательный порт RS232
• Технология SDR (Software Defined Radio) – подавление шума восходящего канала, компенсация задержки, подавление несущих, цифровая многоканальная обработка
• Высокая производительность оборудования – низкий уровень интермодуляции, высокое подавление внеполосных сигналов (начиная с 50 кГц)
• Интермодуляционное затухание – 8 несущих обеспечивают затухание -45 дБн для эффективного подавления интермодуляционных помех
• Поддержка топологий – звезда, цепь, кольцо, гибрид
• Оптическое резервирование – поддержка резервирования оптического канала для повышения надежности системы
• Удаленное обновление ПО – через IP-протокол

Преимущества

• Надежный корпус – степень защиты IP65 (для беспроводного локального модуля и удаленного модуля)
• Широкий диапазон рабочих температур – от -40°C до +55°C («холодный старт» при -40°C)
• Долгий срок службы – среднее время наработки на отказ ≥ 100 000 часов
• Гибкая установка – на стену или на мачту
• Низкое энергопотребление – локальный модуль ≤ 100 Вт, удаленный модуль ≤ 100 Вт
• Высокий коэффициент усиления – до 95 дБ (поканальный, беспроводной доступ)
• Малое время задержки – ≤ 35 мкс (поканальный), ≤ 10 мкс (полосовой)

Эксплуатационные особенности

DS-9300 состоит из локального модуля (донорного) и удаленного модуля. Локальный модуль может быть с кабельным доступом (устанавливается в 19-дюймовую стойку на месте БС) или с беспроводным доступом (устанавливается удаленно от БС). Удаленный модуль устанавливается на расстоянии от локального модуля по оптоволоконной линии. Поддерживаются как прямое, так и беспроводное подключение к источнику сигнала. Возможна установка на стену или на мачту.

Сертификаты и соответствие стандартам

• Степень защиты IP20 (кабельный доступ) / IP65 (беспроводной доступ и удаленный модуль)
• Соответствие IEC 60950 (безопасность)
• Соответствие IEC 61000 класс B (ЭМС)
• Декларации соответствия ЕАЭС N RU Д-CN.HB11.В.06784/20 от 03.03.2020, ЕАЭС N RU Д-CN.AЖ49.В.02219/19 от 30.10.2019
