BDA-усилители: как пробить бетон и обеспечить связь там, где её быть не может

Спускаетесь в подземный паркинг — и рация, ещё минуту назад работавшая как часы, превращается в бесполезный кирпич. Заходите в лифт — и голос диспетчера обрывается на полуслове. Оказываетесь в длинном тоннеле — и чувствуете себя отрезанным от мира. Знакомо?

В такие моменты становится понятно: связь — это не просто удобство, а нить, соединяющая вас с управлением, безопасностью и контролем. Есть сигнал — вы управляете процессами. Исчезает сигнал — и вы теряете контроль над ситуацией. Для служб безопасности, логистики, строительных бригад и экстренных служб такая «тишина» — роскошь, которую нельзя себе позволить.

Как решить эту проблему без строительства новых вышек и замены всей инфраструктуры? Ответ — двунаправленные усилители, или BDA. О них рассказывают эксперты компании «Комплексные системы связи Северо-Запад» (КСС СЗ).

Анатомия проблемы: почему радиоволны сдаются перед бетоном

Радиосигнал, как и свет, имеет свойство затухать, встречая на пути препятствия. Многоэтажные здания с железобетонными перекрытиями, подземные паркинги, тоннели метро, лифтовые шахты — все это настоящие «ловушки» для радиоволн. Стены отражают, поглощают и рассеивают сигнал, создавая «мёртвые зоны» (или, как говорят профессионалы, «слепые зоны»), где связь попросту невозможна.

В городах-миллионниках, где плотность застройки огромна, а инфраструктура уходит под землю, эта проблема становится критичной. Строить новую базовую станцию внутри паркинга или тоннеля — дорого, сложно, а часто и просто невозможно.

BDA-усилители: «репитеры» для вашей рации

BDA (Bi-Directional Amplifier — двунаправленный усилитель) — это элегантное и проверенное решение. Простыми словами, это устройство, которое принимает слабый сигнал от базовой станции (или от рации), усиливает его и передаёт дальше, работая в обе стороны — и от станции к рации, и от рации к станции. В профессиональной среде это часто называют «ретранслятором» или «усилителем покрытия».

В отличие от полноценного ретранслятора, BDA не декодирует и не обрабатывает сигнал — он просто делает его мощнее. Это ключевое отличие: он прозрачен для любого стандарта связи, будь то аналоговая PMR, цифровая DMR (в том числе транкинговая), TETRA или APCO25. Установив один BDA, вы одновременно решаете проблему со связью для всех типов раций, работающих в нужном диапазоне.

Где BDA незаменим: от небоскрёбов до ветропарков

Сфера применения BDA-усилителей охватывает практически все отрасли, где есть сложные условия распространения сигнала:

• Высотные здания и офисные центры: покрытие коридоров, лифтов, подвалов и технических этажей, где связь с «улицей» отсутствует.
• Подземные паркинги и торговые центры: обеспечение связи для служб безопасности, персонала и экстренных служб на огромных подземных территориях.
• Тоннели и метрополитены: создание непрерывной зоны покрытия на всём протяжении подземных магистралей.
• Промышленные объекты: нефтегазовые терминалы, порты, крупные заводы, где сигнал глушат металлоконструкции и оборудование.
• Транспортные хабы: аэропорты, вокзалы — обеспечение связи в зонах досмотра, залах ожидания и на перронах.
• Удалённые объекты: ветропарки, как в примере с распределённой системой BDA, где нужно покрыть большую территорию с несколькими источниками сигнала.

Технологии Hytera: интеллектуальное усиление сигнала

Компания Hytera, мировой лидер в области профессиональной радиосвязи, предлагает одни из самых современных решений в этой области. Их усилители — это интеллектуальные устройства, решающие задачи любой сложности.

Два основных семейства: TS-9200 и DS-9300

Основу портфеля Hytera составляют две ключевые серии BDA: TS-9200 и более технологичная DS-9300.

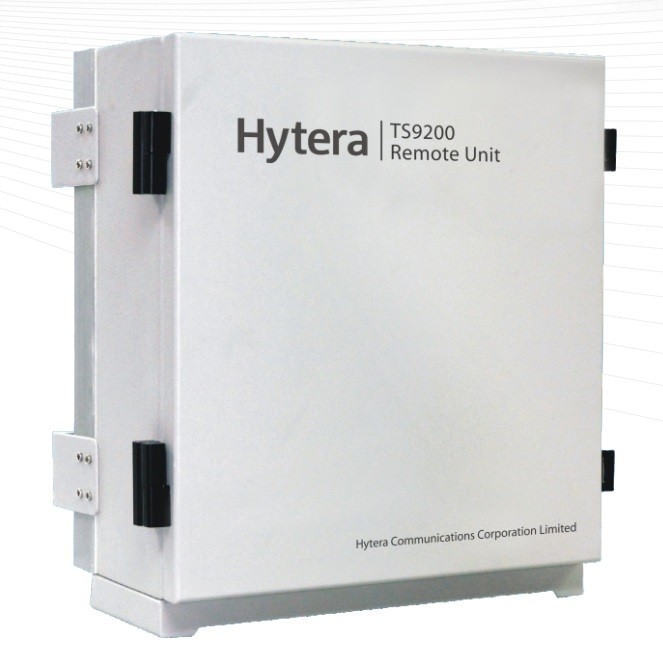

TS-9200 — это классическое надёжное решение. Усилители этого семейства работают в диапазонах VHF (136-174 МГц) и UHF (350-520 МГц). Они доступны в двух вариантах:

• Полосовые (Band-selective): усиливают весь диапазон частот целиком. Подходят для простых задач, где не нужно выделять конкретные каналы.
• Канальные (Channel-selective): позволяют выбрать и усилить до 8 или 16 конкретных частотных каналов. Это критически важно, чтобы не «поднимать» случайные помехи и чужой трафик, обеспечивая чистоту эфира.

Главное преимущество TS-9200 — это гибкость. Они могут работать как интегрированные RF-усилители (принимают сигнал напрямую через антенну) или как распределённые оптоволоконные системы (местный модуль и удалённые модули, соединённые оптоволокном). Оптоволоконное соединение позволяет передавать сигнал на десятки километров без потерь, что идеально для тоннелей и протяжённых объектов.

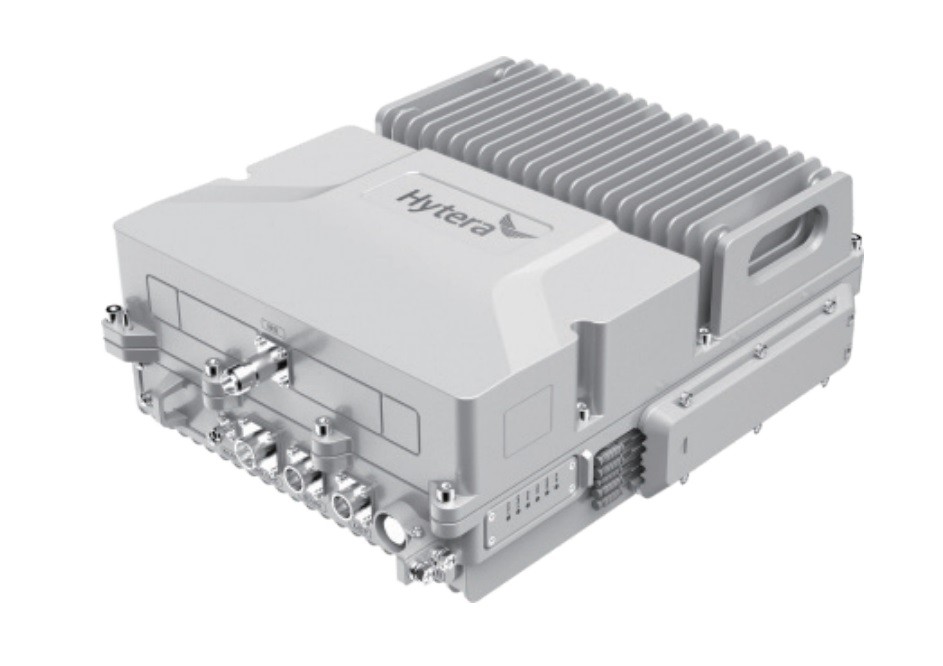

DS-9300 — это цифровой флагман. Это семейство цифровых оптоволоконных ретрансляторов, разработанных на основе технологии SDR (Software-Defined Radio — программно-определяемое радио). Это значит, что многие функции, такие как подавление шумов и компенсация задержек, реализуются программно, что даёт гораздо больше гибкости.

Ключевые особенности DS-9300:

• Подавление внеполосных сигналов: начинается с отклонения всего в 50 кГц, что обеспечивает исключительную «чистоту» усиливаемого сигнала.
• Подавление интермодуляционных помех: эффективно борется с помехами, создаваемыми самим оборудованием, что особенно важно в местах с большим количеством радиочастотных устройств.
• Поддержка топологий сетей: поддерживает топологии «звезда», «цепочка», «кольцо» и их комбинации. Это позволяет проектировать сложные системы покрытия для объектов любой конфигурации.

Принцип работы и архитектура BDA Hytera

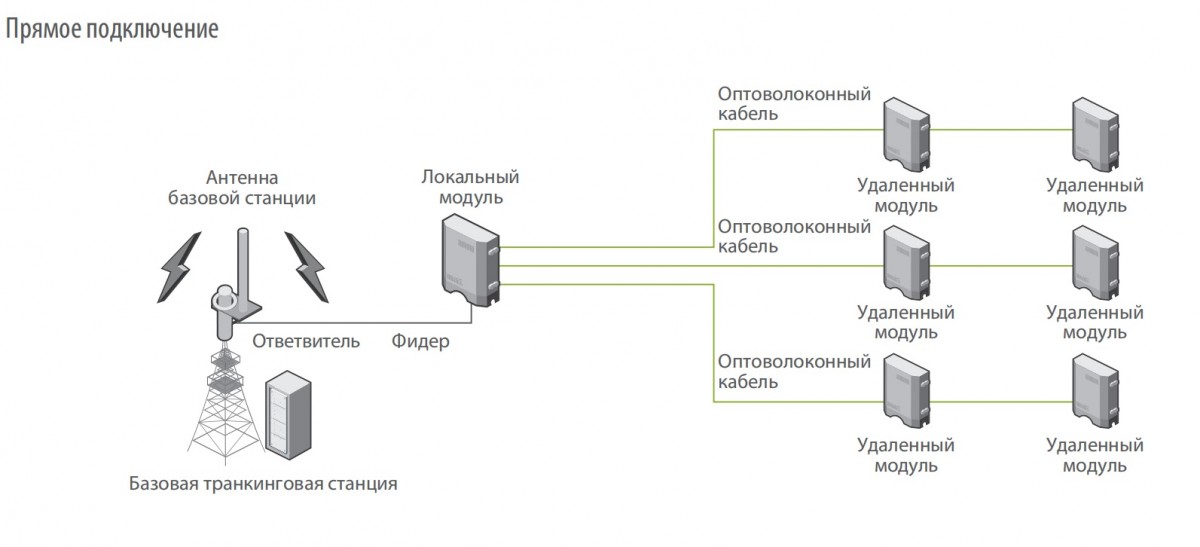

Большинство современных BDA Hytera — это оптоволоконные системы, состоящие из двух основных частей:

1. Донорный модуль (Local Unit): устанавливается в месте с хорошим сигналом (например, на крыше здания или рядом с базовой станцией). Он принимает сигнал от базовой станции (по кабелю или через антенну), преобразует его в оптический и передаёт по оптоволокну.
2. Удалённые модули (Remote Units): устанавливаются в зонах, где нужно обеспечить покрытие. Они получают оптический сигнал от донорного модуля, преобразуют его обратно в радиочастотный и через сервисную антенну транслируют на нужную территорию. Один донорный модуль может «кормить» до 16 удалённых модулей, создавая обширную сеть покрытия.

Почему стоит выбрать решения Hytera

• Соответствие стандартам: оборудование сертифицировано для работы в системах DMR, PDT, TETRA. Это гарантирует совместимость с вашей существующей инфраструктурой.
• Интеллектуальное управление: усилители поддерживают удалённый мониторинг и управление через IP-сети (SNMP) и локальный доступ через RS-232. Это позволяет оперативно отслеживать состояние всей системы, диагностировать проблемы и даже обновлять прошивку без выезда на объект.
• Резервирование: для критичных объектов поддерживается кольцевая топология, которая обеспечивает резервный оптический канал. Если один из кабелей повреждён, связь автоматически восстанавливается по альтернативному пути.
• Надёжность: корпуса удалённых модулей имеют степень защиты IP65, что позволяет устанавливать их на улице, в том числе на столбах или стенах зданий, в широком диапазоне температур (от -25°C до +55°C) и влажности до 100%. Среднее время наработки на отказ (MTBF) превышает 100 000 часов.

КСС СЗ и Hytera: экспертиза и партнёрство

Компания «Комплексные системы связи Северо-Запад» (КСС СЗ) — официальный партнёр Hytera, что подтверждается многолетним сотрудничеством и совместными мероприятиями. Партнёрский статус означает, что КСС СЗ предлагает комплексные решения от Hytera под ключ. Это включает:

• Проектирование: расчёт покрытия, выбор оптимального типа BDA (TS-9200 или DS-9300), разработка топологии сети.
• Поставку: полный спектр оборудования Hytera, включая донорные и удалённые модули, антенны, кабели и крепления.
• Интеграцию: монтаж, настройку и пусконаладку системы на вашем объекте.
• Поддержку: сервисное обслуживание и удалённый мониторинг состояния оборудования.

Опираясь на 20-летний опыт и доверие более 80 постоянных клиентов, КСС СЗ способна реализовать проекты любой сложности, от небольшого офиса до разветвлённой сети для метрополитена или портового терминала.

Результат: гарантированная связь там, где она нужна

BDA-усилители Hytera в руках профессионалов из КСС СЗ — это инструмент, который делает вашу радиосвязь надёжной. Они позволяют забыть о «мёртвых зонах» и быть уверенным, что ваши сотрудники всегда будут на связи, независимо от того, работают они на 50-м этаже, в подвальном паркинге или в длинном тоннеле. Это повышает не только эффективность работы, но и безопасность каждого человека в вашей команде.
